MessagePosté le: Mer 1 Avr - 14:45 (2015)    Sujet du message: Donjon 3d Répondre en citant

Bonjour,


Je me décide! je me lance dans la création d'un donjon en 3d.

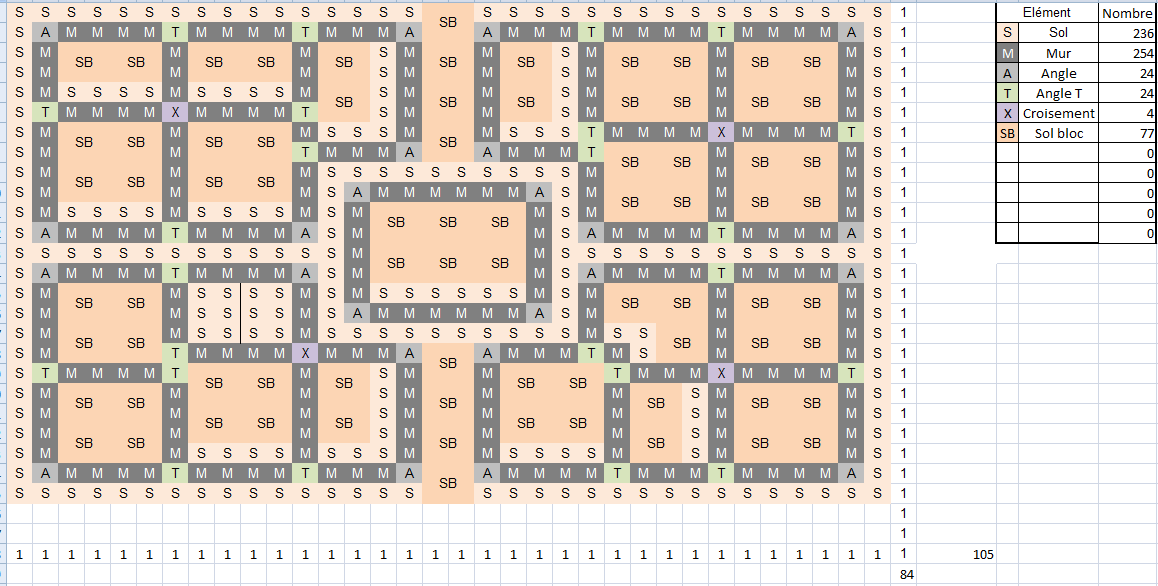

Pour ça j'ai commencé par réaliser un "magnifique" plan excel pour me rendre compte de l'étendue du travail:





 éléments
 SSol   236 pièces
 M Mur  254 pièces
 A  Angle 24 pièces
 T Angle T 24 pièces
 X Croisement  4 pièces
 SB Sol bloc de 4 77 pièces


Je pars donc sur des cases de 3x3cm, pourquoi 3cm? parceque j'ai trouvé ça sur decorsminiatures.fr (super site au passage, trés pro, trés rapide).
La marque c'est AINSTY (marque anglaise), mon panier:


 Produit Prix U nbr Ptix T
 Dalles 3cm x 3cm 3,00 € 6,00 €
 Sections en croix 3cm 4,50 € 1 4,50 €
 Sections en "T" 3cm 4,50 € 1 4,50 €
 Angles droits 3cm 4,50 € 1 4,50 €
 Mur de donjon 6cm avec porte 4,00 € 8,00 €
 Murs de donjon 3cm 4,50 € 14,50 €





Ces éléments je vais les mouler avec du silicone de la marque "esprit composite", plus précisément le RTV 181 (http://www.espritcomposite.com/IMG/pdf/rtv181.pdf) ou le RTV 127 (http://www.espritcomposite.com/IMG/pdf/127ft.pdf), les deux sont pareils, le 181 est trouvable chez graphigro, le 127 directement en boutique esprit composite dans le 14éme arrondissement de Paris.
Ensuite je vais y couler de la résine, de la Résine P.U. 84A/84B toujours de chez esprit composite.


Un exemple de ce que ça donne :
A gauche l'original (éléments de chez http://www.tabletop-world.com/) à droite les copies maison



Je reçoit donc les éléments à mouler dans la semaine et je vais chercher le matos de moulage ce weekend.
Je mettrais à jour au fur et à mesure de mes avancées Wink


Revenir en haut
Publicité






MessagePosté le: Mer 1 Avr - 14:45 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
djyo
Modérateur

Hors ligne

Inscrit le: 04 Avr 2013
Messages: 677
Localisation: nantes
Masculin Lion (24juil-23aoû) 虎 Tigre
Point(s): 1 729
Moyenne de points: 2,55

MessagePosté le: Jeu 2 Avr - 18:25 (2015)    Sujet du message: Donjon 3d Répondre en citant

Des cases de 3x3 cm, cela va te faire un plateau d'au moins 102 cm par 75 cm. J'espère que tu as une grande table. Une fois que tu auras le plateau, les portes, les figurines, le mobilier, les dés et les cartes, il risque de ne pas te rester grand-chose pour poser ta bière. Mr. Green   Le mien fais 74 cm par 96 cm en comptant les rebords et je peux t'assurer que le moindre centimètre libre deviens vite un trésor précieux pour les joueurs.

Un petit conseille pour faciliter le moulage des pièces en résine : saupoudre une fine pellicule de talc sur le silicone avant de couler la résine. Ca aide la matière à aller dans tous les recoins de ton moule et ça facilite le démoulage.

Je te souhaite sincèrement bon courage. Okay
_________________
Un adulte qui crée c'est un enfant qui survie.


Revenir en haut
Tibo


Hors ligne

Inscrit le: 31 Mar 2015
Messages: 105
Masculin
Point(s): 324
Moyenne de points: 3,09

MessagePosté le: Ven 3 Avr - 11:39 (2015)    Sujet du message: Donjon 3d Répondre en citant

En effet ça va falloir une grande table pour faire rentrer tout ça!


Merci du conseil Wink

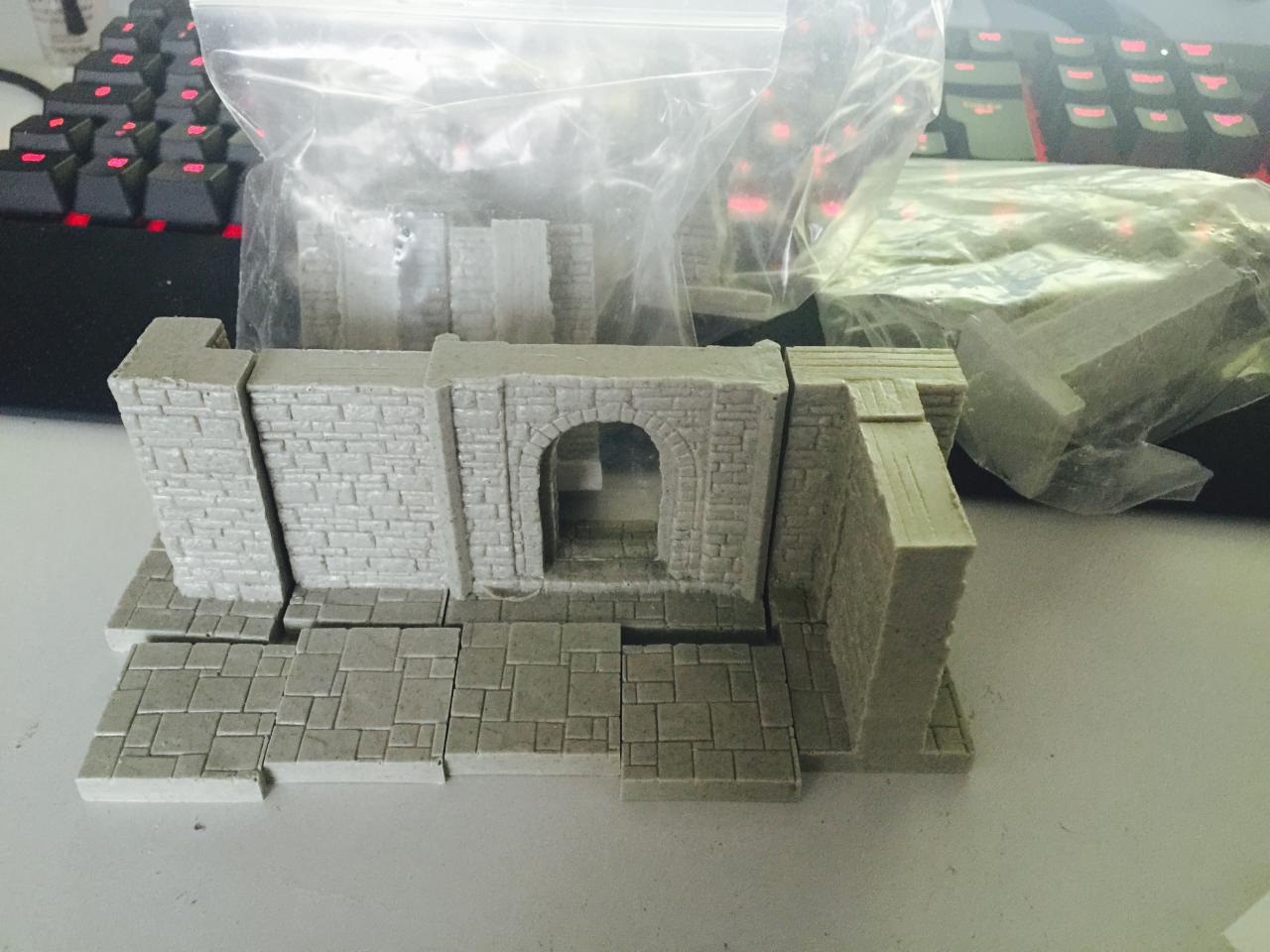

Hier soir j'ai eu le plaisir de recevoir mes masters :



Les pièces ne s'ajustent pas parfaitement, je vais devoir les poncer un peu.


Prochaine étape, poncer les pièces et découper la porte pour qu'elle passe sur une seule case. Actuellement elle fait 2 case de large, donc la porte se trouve à la jonction des dalles.





Revenir en haut
Tibo


Hors ligne

Inscrit le: 31 Mar 2015
Messages: 105
Masculin
Point(s): 324
Moyenne de points: 3,09

MessagePosté le: Mar 7 Avr - 09:36 (2015)    Sujet du message: Donjon 3d Répondre en citant

Salut!

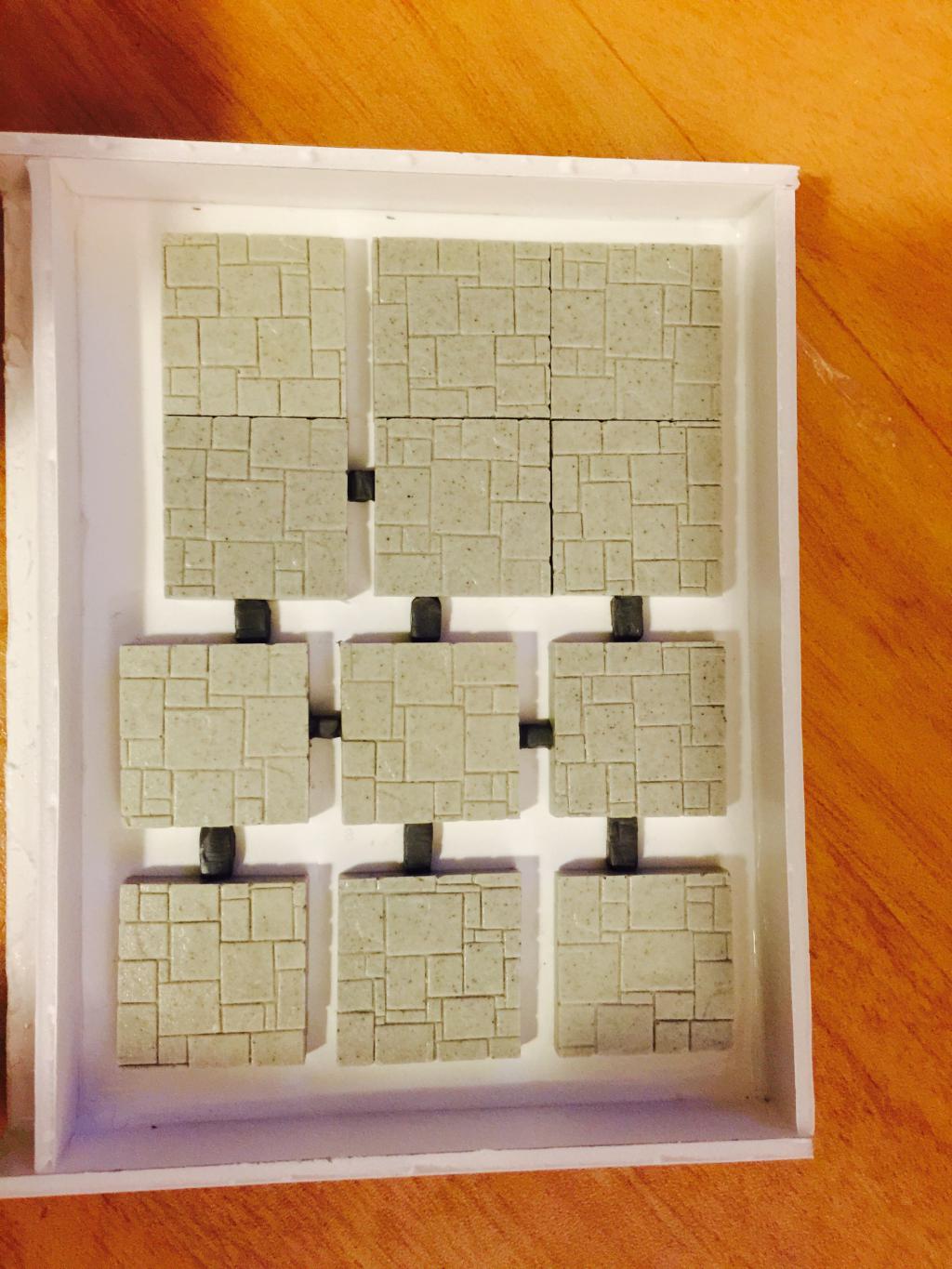

Ce weekend j'ai avancé en faisant les moules:

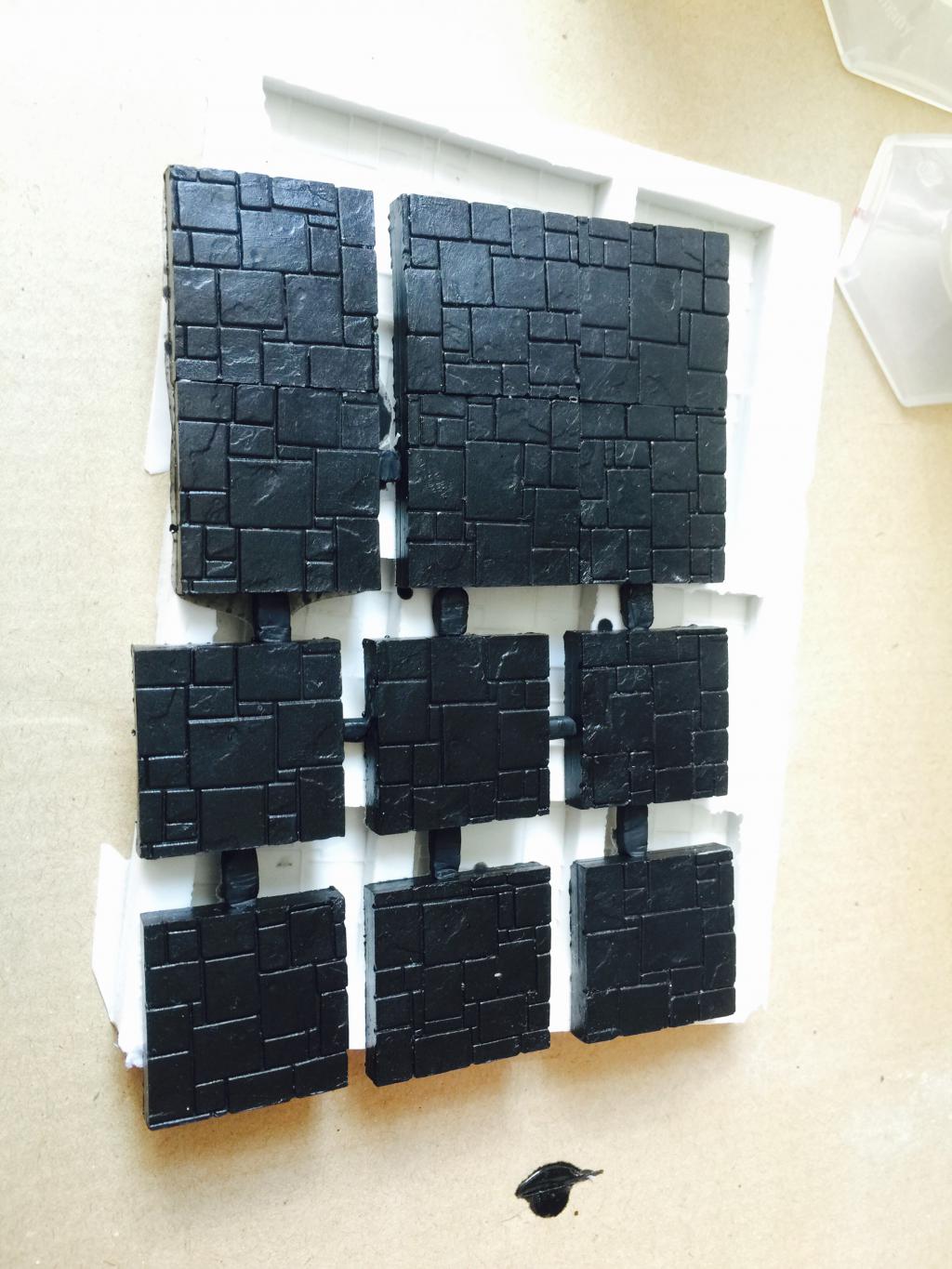

Premier tirage:



Je teinte la résine en noir pour un rendu plus propre


La suite bientôt


Revenir en haut
Tibo


Hors ligne

Inscrit le: 31 Mar 2015
Messages: 105
Masculin
Point(s): 324
Moyenne de points: 3,09

MessagePosté le: Jeu 9 Avr - 14:10 (2015)    Sujet du message: Donjon 3d Répondre en citant

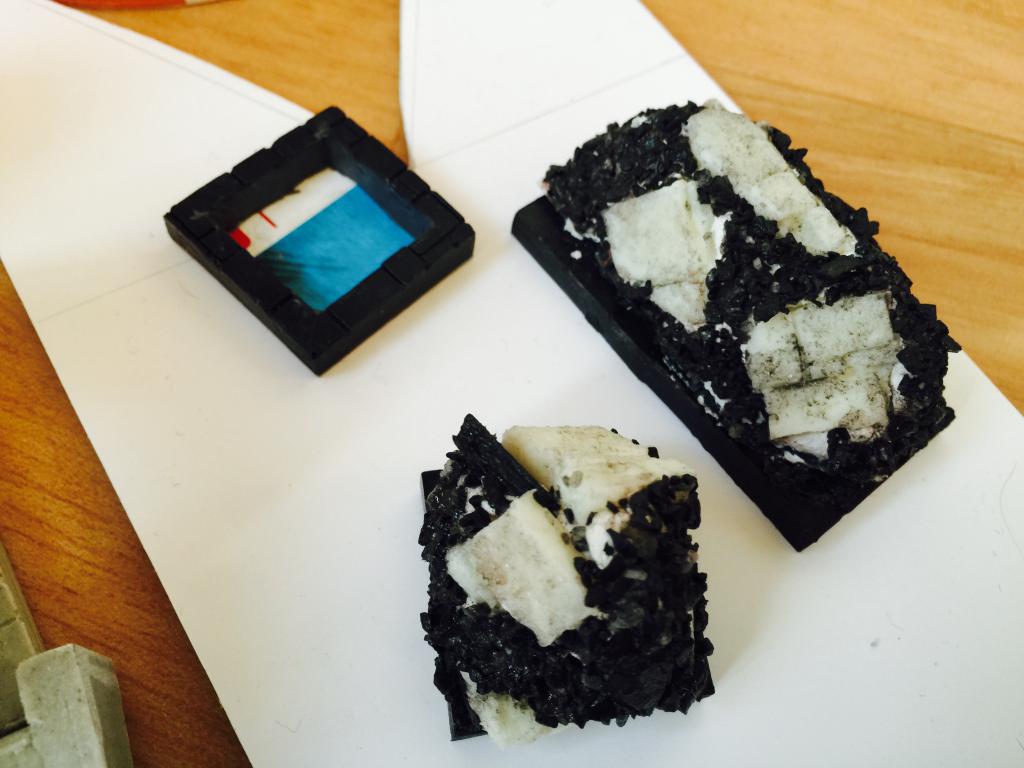

Petite mise à jour avec la réalisation des pions éboulis 1*1, 1*2 et du pion oubliette:





Réalisation des masters en récupérant des tuiles moulées, avec pour les éboulis ajout de volume (Plastiroc + piéces résines de dalles + morceaux ardoise + gravier), pour l'oubliette j'ai simplement découpé la tuile.

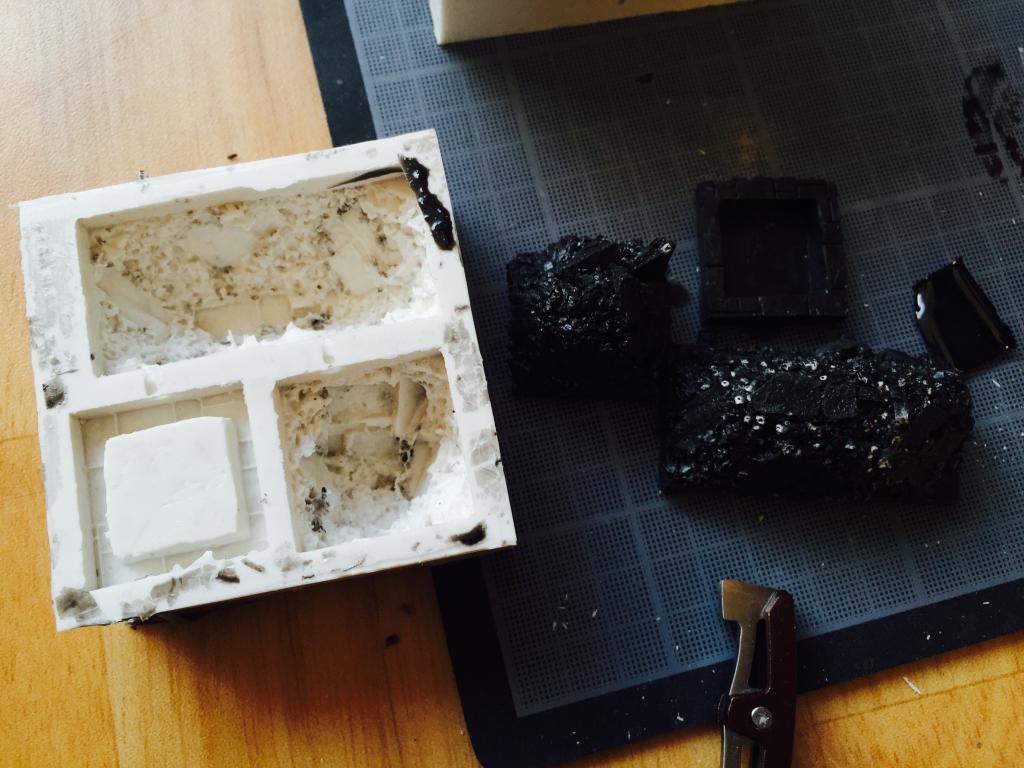

Le moule à gauche et les premiers tirages à droite (Je pense que les points blanc sur les tirages proviennent du talc):

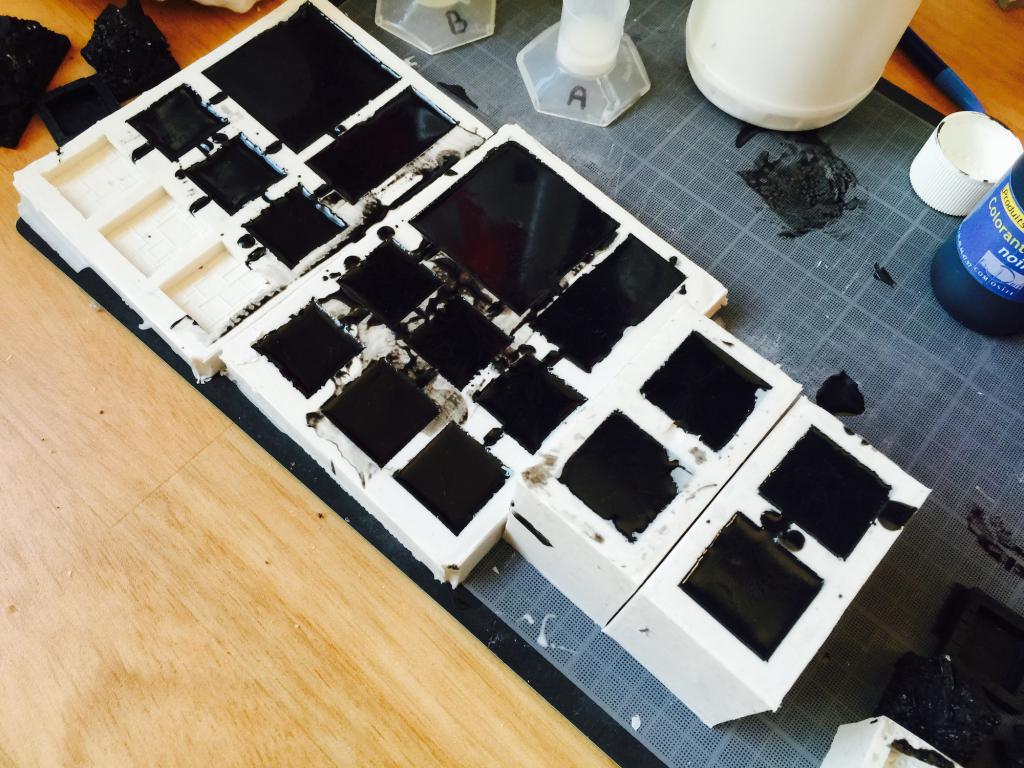

Et une petite photo des moules en action:





Prochaine étape les murs et les angles


A bientôt!


Revenir en haut
djyo
Modérateur

Hors ligne

Inscrit le: 04 Avr 2013
Messages: 677
Localisation: nantes
Masculin Lion (24juil-23aoû) 虎 Tigre
Point(s): 1 729
Moyenne de points: 2,55

MessagePosté le: Ven 10 Avr - 12:19 (2015)    Sujet du message: Donjon 3d Répondre en citant

Pour l'instant, les éboulis ne rendent pas grand-chose. Mais, je pense que c'est dû à la couleur sombre de la résine. Je serais curieux de voir le résultat après peinture.

Tu n'as pas eu trop de mal à les démouler ?
_________________
Un adulte qui crée c'est un enfant qui survie.


Revenir en haut
Tibo


Hors ligne

Inscrit le: 31 Mar 2015
Messages: 105
Masculin
Point(s): 324
Moyenne de points: 3,09

MessagePosté le: Ven 10 Avr - 16:02 (2015)    Sujet du message: Donjon 3d Répondre en citant

En effet, la photo ne rend pas vraiment hommage à la pièce, aucun détail ne ressort, ce sera bien mieux après peinture! (enfin j'espère Very Happy)


Le premier tirage a arraché quelques morceaux de silicone sinon à partir du 2iéme c'est nickel.


Revenir en haut
Maike05
Trouffion

Hors ligne

Inscrit le: 28 Nov 2011
Messages: 55
Localisation: Bruxelles
Point(s): 111
Moyenne de points: 2,02

MessagePosté le: Dim 12 Avr - 10:09 (2015)    Sujet du message: Donjon 3d Répondre en citant

Excellent et tres instructif :-) continue de poter la suite. Jaime beaucoup le pattern des dalles soit dit en passant
_________________
http://www.heroquest-painted.blogspot.com
http://www.dungeonz-jdr.blogspot.com
http://www.free-dungeon-tiles-to-print.blogspot.com


Revenir en haut
Tibo


Hors ligne

Inscrit le: 31 Mar 2015
Messages: 105
Masculin
Point(s): 324
Moyenne de points: 3,09

MessagePosté le: Lun 13 Avr - 13:56 (2015)    Sujet du message: Donjon 3d Répondre en citant

Salut!


Je continu avec les murs:

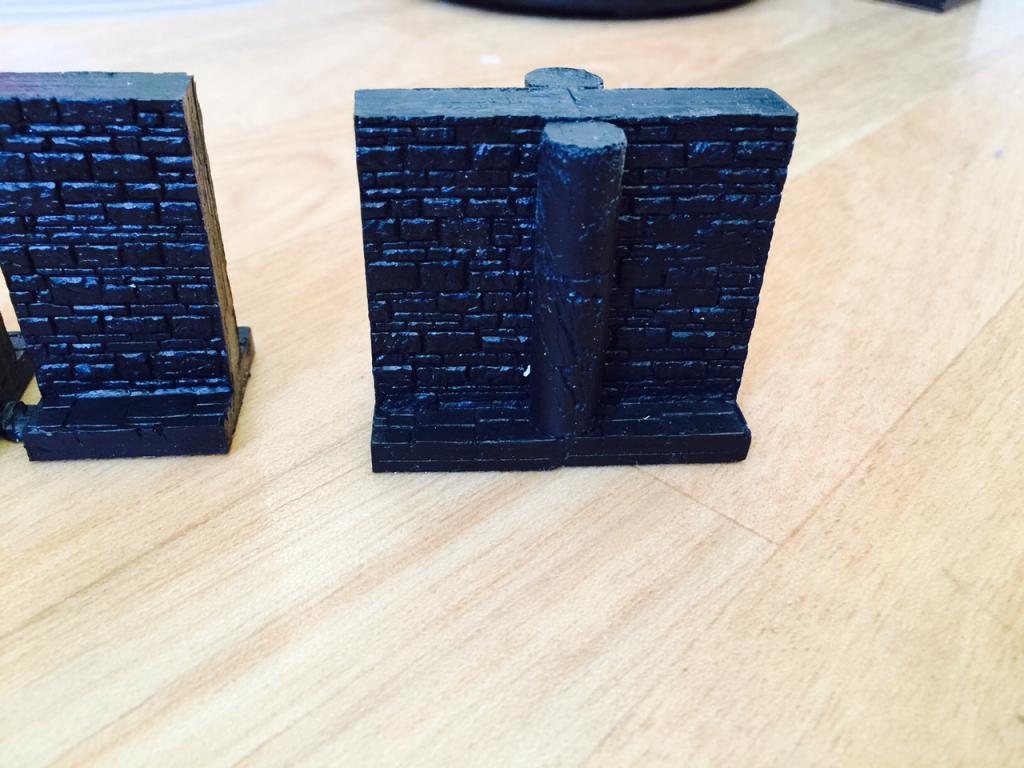

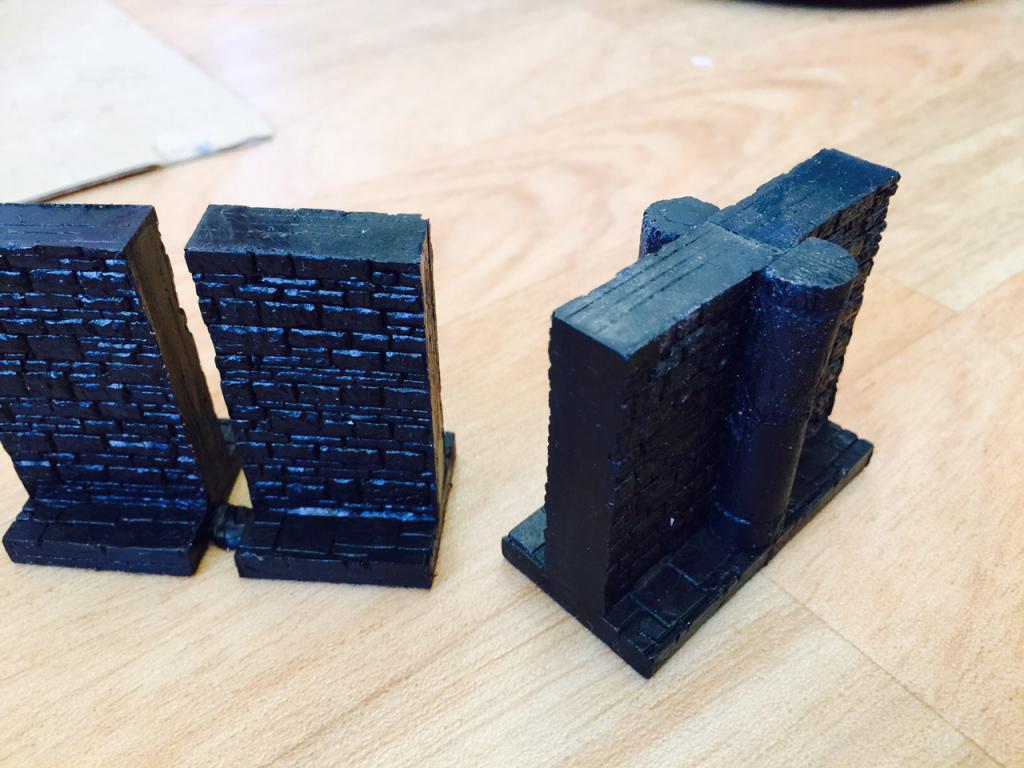

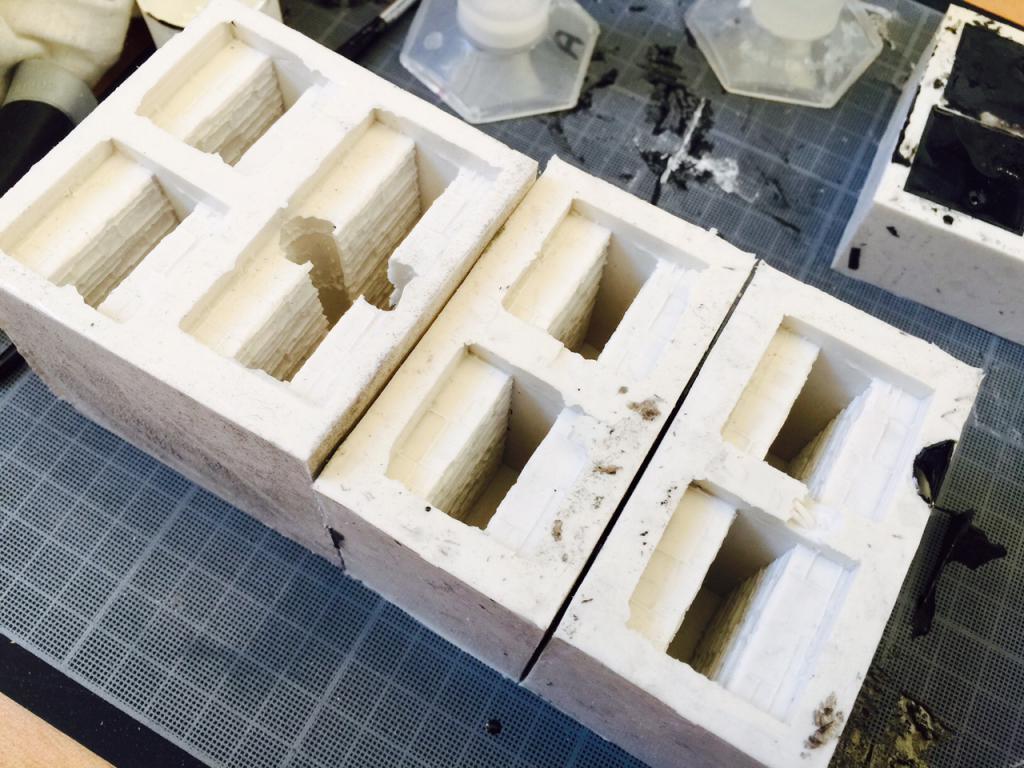

Réalisation de 3 moules pour 6 sections de mur de 1*1 et une section de 1*2, la section 1*2 est tunée avec 2 sections simples et un pilier au milieu pour casser légèrement la "monotonie" des murs.

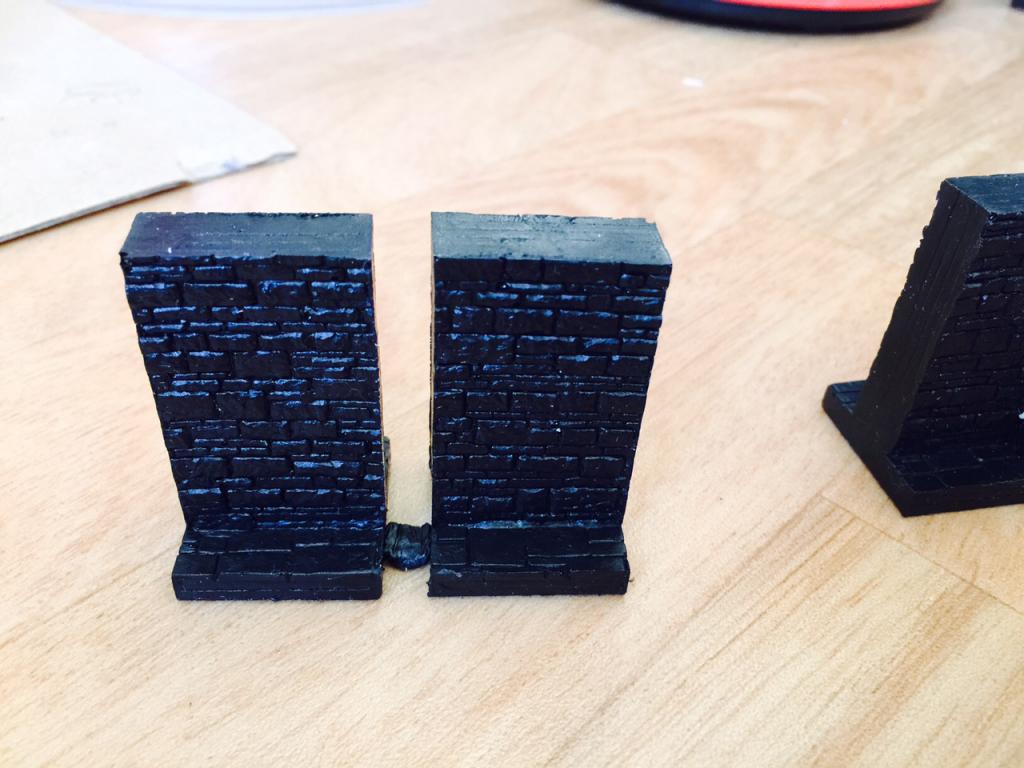

Les tirages:

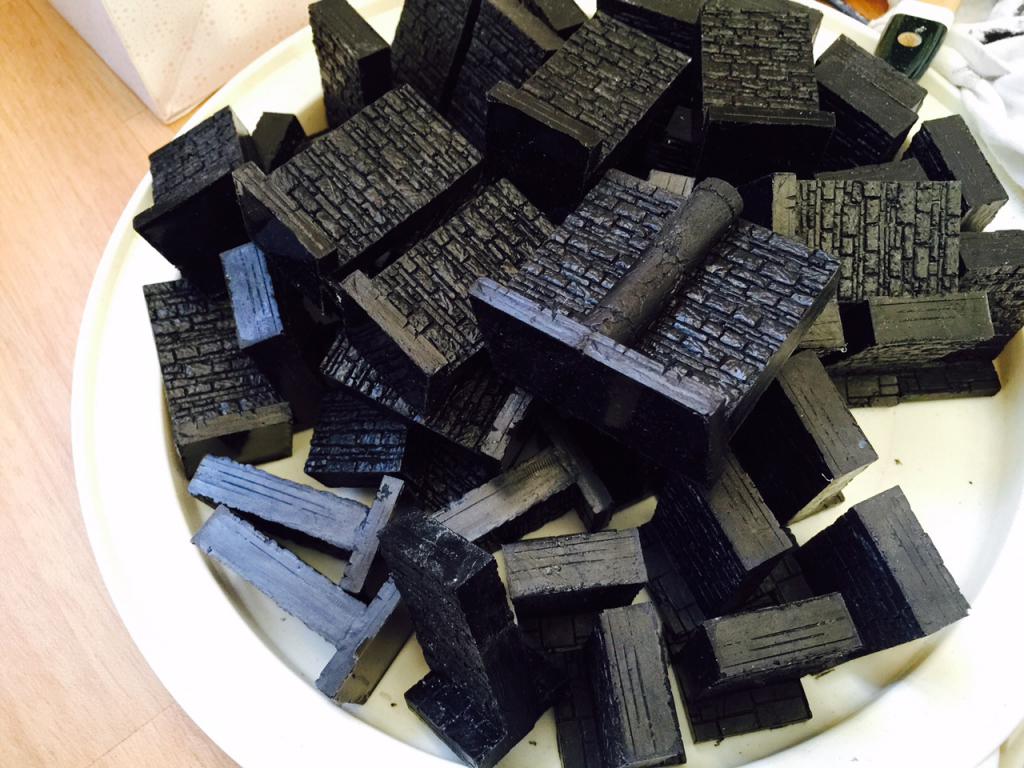

Après une bonne grosse session de moulage :







ça avance! Par contre la résine part à une vitesse impressionnante!


Revenir en haut
Maike05
Trouffion

Hors ligne

Inscrit le: 28 Nov 2011
Messages: 55
Localisation: Bruxelles
Point(s): 111
Moyenne de points: 2,02

MessagePosté le: Lun 13 Avr - 15:20 (2015)    Sujet du message: Donjon 3d Répondre en citant

Hello, est ce que tu pourrais faire un tracking des coûts de production ? Quelle est la consommation de résine approximative pour ce que tu vient de faire ? Ca pourrait être intéressant pour ceux qui voudrait se lancer d'avoir une idée du coût total estime Smile en tt cas moi ça m'intéresse Very Happy
_________________
http://www.heroquest-painted.blogspot.com
http://www.dungeonz-jdr.blogspot.com
http://www.free-dungeon-tiles-to-print.blogspot.com


Revenir en haut
Tibo


Hors ligne

Inscrit le: 31 Mar 2015
Messages: 105
Masculin
Point(s): 324
Moyenne de points: 3,09

MessagePosté le: Lun 13 Avr - 16:30 (2015)    Sujet du message: Donjon 3d Répondre en citant

Pour l'instant j'en suis à (approximativement) :
2 kg de silicone : 64,8€
6 kg de résine : 90€
Matos moulage divers : 34€
Masters : 32€
Un total de 220,8€


Après il faudra que je rachète de la résine pour avoir le compte d'éléments.


Sinon c'est environ 20gr la section 1*1 de mur et 5gr la case de 1*1.

Aprés je dois t'avouer que j'avance un peu à vue en terme de coûts de production, je fais au fur et à mesure
ça fais pas mal de résine pour le coup.. Very Happy


Revenir en haut
Darkparsifal


Hors ligne

Inscrit le: 17 Aoû 2013
Messages: 214
Localisation: Nantes
Masculin Bélier (21mar-19avr)
Point(s): 486
Moyenne de points: 2,27

MessagePosté le: Lun 13 Avr - 20:15 (2015)    Sujet du message: Donjon 3d Répondre en citant

D'après ta photo où l'on voit ta bassine pleine de blocs, tu penses en être à la moitié du plateau en terme de murs ?
_________________
Je ne partirai pas seul.


Revenir en haut
Galuf
Champion

Hors ligne

Inscrit le: 10 Déc 2013
Messages: 339
Masculin
Point(s): 724
Moyenne de points: 2,14

MessagePosté le: Lun 13 Avr - 20:19 (2015)    Sujet du message: Donjon 3d Répondre en citant

Il y a 254 murs donc autant dire qu'il est pas encore a la moitier ^^

Revenir en haut
Tibo


Hors ligne

Inscrit le: 31 Mar 2015
Messages: 105
Masculin
Point(s): 324
Moyenne de points: 3,09

MessagePosté le: Lun 13 Avr - 22:04 (2015)    Sujet du message: Donjon 3d Répondre en citant

Pour l'instant:
    63 sections de mur
    11 Angles
    12 T
    6 portes
    4 X
    150 dalles de sol (approximativement)

.. c'est pas fini Smile
Mais je garde la motivation!


Revenir en haut
djyo
Modérateur

Hors ligne

Inscrit le: 04 Avr 2013
Messages: 677
Localisation: nantes
Masculin Lion (24juil-23aoû) 虎 Tigre
Point(s): 1 729
Moyenne de points: 2,55

MessagePosté le: Lun 13 Avr - 23:47 (2015)    Sujet du message: Donjon 3d Répondre en citant

C'est bien de garder la motivation.
Beau travail en tout cas. Ne lâche rien.
